GERARDMER - Construction d’un tremplin K65


Lieu des travaux :
GERARDMER - 88

Nature des travaux :
Création d’un tremplin K65 avec équipements annexes

Maître d’Ouvrage :
Ville de GERARDMER
46, rue Charles de Gaulle
88400 GERARDMER
Tél. : 03.29.60.60.60

Maître d’oeuvre :
BET SIGMA
ATELIER DU REMPART – Architecte – co-maîtrise d’oeuvre

Coût et date de réalisation :
2008 à 2010 – inauguré en Aout 2010
Coût des travaux : 783 000 € H.T.

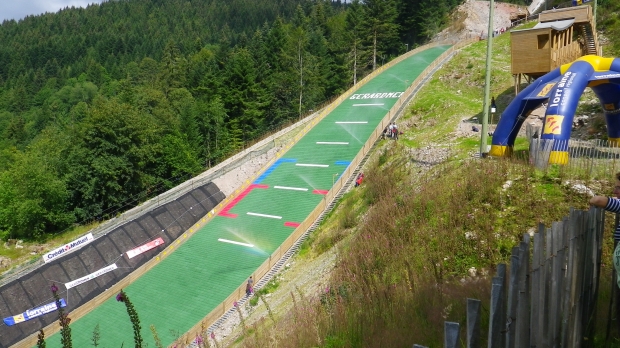

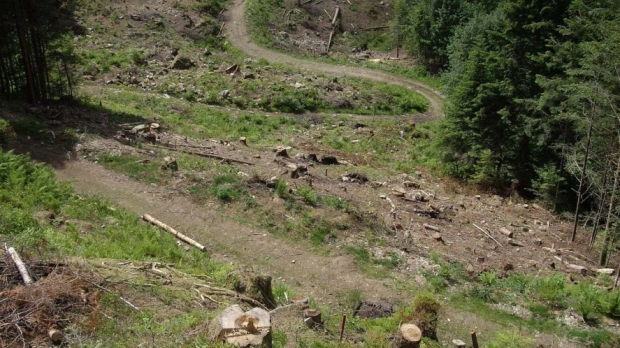

  • Site avant réalisation

    Site avant réalisation

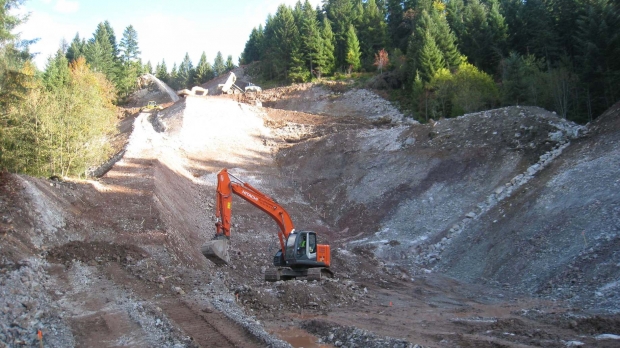

  • terrassements et minage

    terrassements et minage

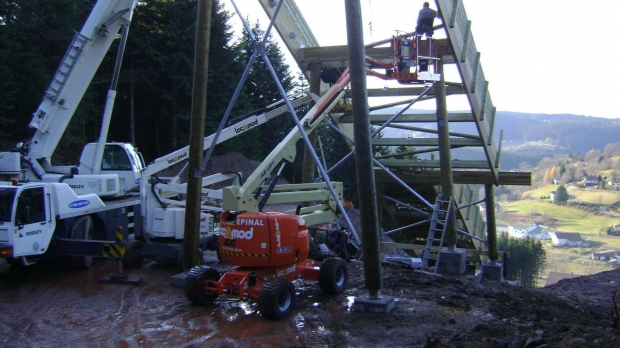

  • Pose du tremplin

    Pose du tremplin

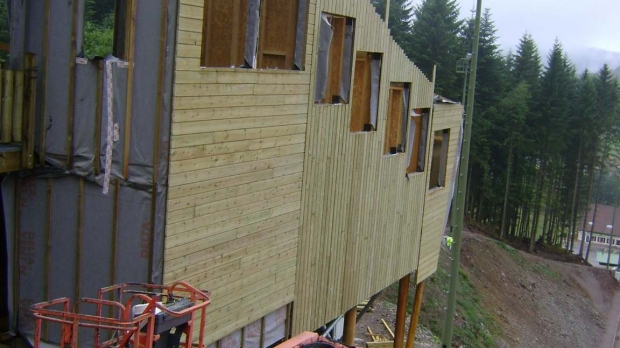

  • Réalisation de la tribune des juges

    Réalisation de la tribune des juges

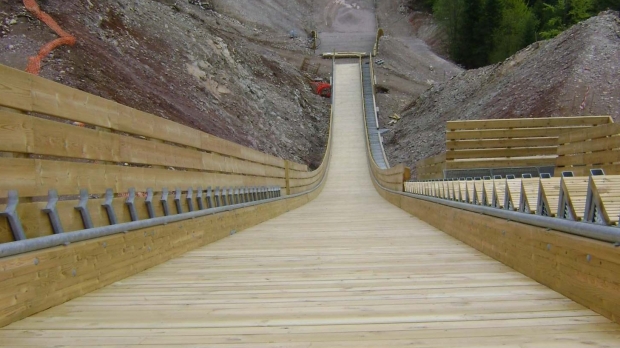

  • Vue depuis le haut du tremplin

    Vue depuis le haut du tremplin

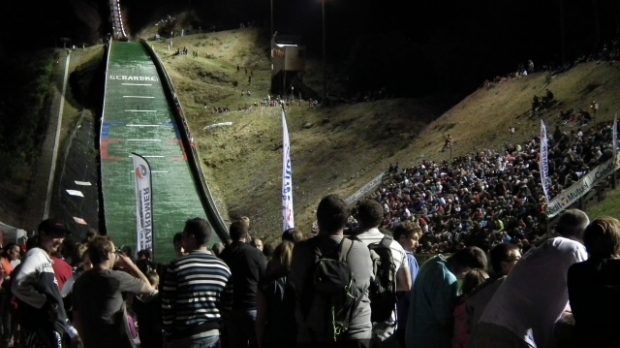

  • Le tremplin en nocturne

    Le tremplin en nocturne

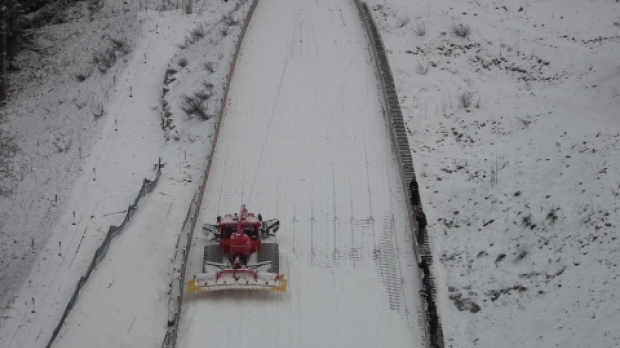

  • Tremplin sous la neige

    Tremplin sous la neige

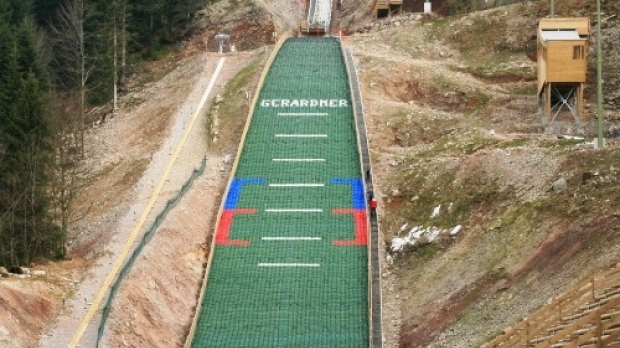

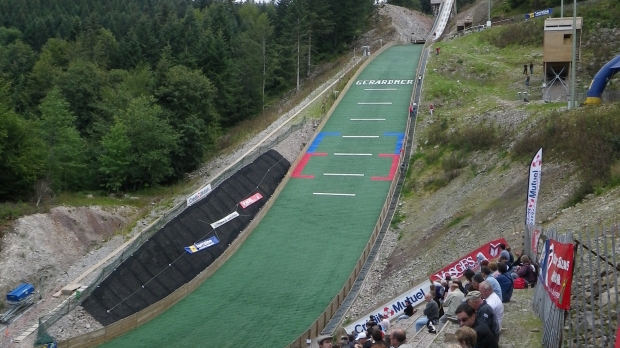

  • Tremplin de Gerardmer

    Tremplin de Gerardmer

Caractéristiques principales

Création d’un tremplin K65 avec équipements annexes et étude du site en vue d’accueillir du public

Les contraintes de ce projet était la réalisation du projet sur un site naturel avec une tourbière protégée en contre-bas. L'intégration des installations pour s'harmoniser au mieux avec le site naturel était au coeur de nos études. Un projet réalisé en dialogue constant avec les associations de saut à ski, la fédération internationale de ski, la commune de Gerardmer, l'ONF, La police de l'eau et les différents financeurs publics (conseil général des Vosges, conseil régional de Lorraine...)

  • Piste d’élan en lamellé collé 70 m avec rails céramique
  • Réception en synthétique avec dispositif d’arrosage
  • Terrassement en terrain rocheux (granit) et pente supérieure à 100/100
  • Minage de plus de 20 000 m3 dans la roche
  • Mise en oeuvre de déblais sur terrain de forte pente avec géogrille
  • Ensemble des réseaux, drainage, eau d’arrosage, éclairage et liaison courants faibles
  • Mise en place d'une remontée mécanique type fil neige
  • Eclairage du site par mâts de 16 à 18m
  • Ouvrages annexes en structure bois pour plateforme entraîneur et tribune des juges
